Proteção IP55 à prova de chama à prova de explosões da baixa tensão do motor do ODM

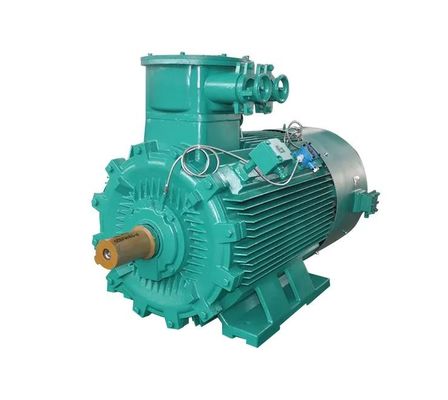

motor assíncrono trifásico à prova de explosões da baixa tensão

A eficiência elevada da série YBX3 e os motores assíncronos trifásicos à prova de chama de alta pressão são motores assíncronos trifásicos à prova de chama completamente fechados, da esquilo-gaiola da eficiência elevada desenvolvidos e projetados por nossa empresa.

O motor “ex” à prova de chama de d é um tipo do formulário do motor à prova de explosões, seu princípio é o equipamento na operação normal, pode produzir uma faísca, arco de partes de alta temperatura ou perigosas no cerco à prova de explosões, fora do 売 à prova de chama pode suportar a pressão interna sem deformação prejudicial, e pode garantir a chama interna do gás

Quando o corpo propaga com a diferença, não é bastante para detonar o gás fora do escudo.

1 os padrões da aplicação desta série de motores é: GB755-2008 “quota do motor e desempenho de gerencio” GB/T 1032-2012 “método assíncrono trifásico” GB 3836.1-2010" do teste do motor parte explosiva 1 do ambiente: passagem do equipamento

Classificação 3 do equipamento elétrico

Equipamento elétrico da classe 1 para ambientes do gás explosivo diferentes das minas de carvão. 11 tipos de reclassificação do equipamento elétrico:

Classe A do IL: O gás representativo é metano.

I1 classe B: O gás representativo é etileno.

classe C do ll: Os gás representativos são gás do hidrogênio e do etilo.

4. A temperatura de superfície máxima que corresponde aos grupos diferentes da temperatura é mostrada na tabela 1:

Tabela 1

Exigências para o uso

GB 3836.2-2010" parte explosiva 2 do ambiente: por à prova de chama

Equipamento protegido pelo cerco “d”

Diferente trifásico à prova de chama de alta pressão eficiência elevada de JB /T12305.1-2015 da “

Motores de etapa -- Circunstâncias técnicas -- Parte 1: Eficiência elevada da série YBX3 e motores assíncronos trifásicos à prova de chama de alta pressão (tamanho de quadro 355~630)

Parte técnica 1 das condições do motor assíncrono trifásico à prova de chama de alta tensão da eficiência elevada 10kV de JB /T12306.1-2015 de “: Motor assíncrono trifásico à prova de chama de alta tensão da eficiência elevada da série YBX3 (10KV) (número de quadro

400 ~ 630)”

GB-30254-203 do “limites uso eficaz da energia e níveis do uso eficaz da energia de motores de indução trifásicos de alta tensão da gaiola”

GB/T 4942.1-2006 (1EC60034-5: 2000) classes da proteção (código do IP) para a estrutura inteira dos motores de gerencio

(1EC60034-141996) vibração GB10068-2008 mecânica dos motores com altura de centro de eixo de 56mm e acima -- Medida, avaliação e medida da vibração

limite

Métodos e limites de GB/T 100691-2006 para a determinação do ruído dos motores de gerencio -- Parte 1: Métodos para a determinação do ruído dos motores de gerencio (ISO1680-1.1986 negativo)

Motores de gerencio do GB 10069.3-2008 (1EC60034-9) -- Determinação do ruído -- Métodos e limites -- Parte 3: Limites de ruído

GB /T1993 “método refrigerando de gerencio do motor”

GB/T 4772.1-1999 (1EC60072.1: 1990) motores de gerencio -- Dimensões e classes potências de saída -- Parte 1: Bases 56 400 e flanges 55 1080

GB/T 4772.2-1999 (IEC60072.2: 1990) motores de gerencio -- Dimensões e classes potências de saída -- Parte 2: Números de quadro

355~1000 e flange número 1180~2360

GB 1971-2006 (IEC60034-8: 2002, de motor de IDT) linha giratória marca de extremidade e sentido da rotação

Princípio 2 à prova de explosões

Grupo da temperatura

Máximo da superfície do motor - temperatura de superfície permissível (℃) duas vantagens

1 eficiência elevada e economia de energia

A eficiência desta série de motores conforma-se a GB-30254-2013 do “limites uso eficaz da energia e categorias do uso eficaz da energia de motores de indução trifásicos de alta tensão da gaiola”, que podem melhorar a eficiência de funcionamento dos clientes.

As exigências da eficiência, para o sentido real do motor da eficiência elevada, podem extremamente ser melhoradas

Calculado pelo motor de 100kw4-pole 6kV (operação anual do valor 8000h do uso eficaz da energia do nível 96,4% do valor 95,7% do uso eficaz da energia do nível 1)

Ao nível 1 consumo de potência anual do uso eficaz da energia:

PIl = 1000/0.957 * 8000 = 8359457 KWH

Ao nível 1 consumo de potência anual do uso eficaz da energia:

PI = 1000/0.964 * 8000 = 8298755 KWH

Economia de energia anual: P = PI1-PI =60702KWH

Tão pode ser considerada do cálculo acima, a seleção YBX3 do motor da série 1000kW, a economia de poder anual é 60702kWh, efeito de poupança de energia é muito óbvia.

2. Projeto eletromagnético aperfeiçoado

Esta série de motor usa o método de elemento finito para analisar o desempenho eletromagnético, o aquecimento e o esforço e a deformação mecânica e o projeto eletromagnético da otimização, o tamanho da estrutura, diferença de ar, ajuste do sulco e forma do sulco da série completa do projeto da otimização, o desempenho do motor para conseguir o melhor.

Sistema da isolação 3

Esta série de motor usa uma variedade de desempenho foi sistema detalhadamente melhorado da isolação, características da tensão, características da temperatura, força de dobra, teste da tensão de divisão

Consequentemente, o desempenho da isolação é seguro e a maquinaria é forte

Alto nível, capacidade forte da umidade-prova.

Estrutura de grande resistência do quadro

A tampa da base e de extremidade do motor é feita do ferro fundido cinzento de grande resistência, ou o ferro fundido dútile pode ser usado para adaptar-se ao ambiente operacional mais áspero. A análise de elemento finito, avançou a tecnologia de moldação e a gestão de qualidade restrita junto para assegurar-se de que o quadro tivesse mais de grande resistência e a rigidez, e pode bem cumprir as exigências de à prova de chama estrutural.

5 densidades de poder superior

Este motor de série com a otimização do projeto eletromagnético, arte de fabricação avançada do エ, melhora a relação material da utilização, do que o mesmo número de assento de motor convencional tem a densidade de poder mais alto.

Iii. espaço do uso

Esta série de motores é fabricada nos motores assíncronos trifásicos à prova de chama da eficiência elevada e da alta tensão de poupança de energia de acordo com os regulamentos relevantes da parte explosiva I do ambiente GB3836.1-2010: Exigências gerais para a parte explosiva II do equipamento e do ambiente do GB 3836.2-2010: Equipamento protegido por Shell à prova de chama “d”. A marca à prova de explosões é dIl ex um T4 Gb, BT4 dIl ex

O SD é deixado

Composição da coluna.

Exemplo: YBX3

5002-4 (W)

O núcleo de ferro do no. 2, 4 polos, tipo exterior de W, indicando que o centro do eixo é 500mm altos, interno pode ser omitido.

Código da série:

Y para o motor assíncrono trifásico,

3 indicam o terceiro projeto

B representa à prova de chama, X para a eficiência elevada,

Descrição à prova de explosões da marca 5

De acordo com a parte explosiva 1 do ambiente do GB /T3836.1-2010: As exigências gerais para o equipamento, a marca à prova de explosões consistem no tipo EX, à prova de explosões do símbolo, no símbolo da classe, na temperatura de superfície máxima, no nível da proteção do equipamento e na classe da proteção.

Exemplo: E d1BI4 Gb IP54

O nível da proteção é 1P54

Nível Gb da proteção do dispositivo

Símbolo máximo da classe do grupo T4 da temperatura da temperatura de superfície para anéis do motor

Nível da categoria do ambiente

O tipo à prova de explosões do motor é marca à prova de explosões à prova de chama, indicando que o equipamento elétrico se conforma a uns ou vários padrões

Um tipo à prova de explosões

O DLL ex um T4 Gb é apropriado para as fábricas onde as misturas explosivas da classe IL A, do T1 dos grupos da temperatura, do T2, do T3 e do T4 existem.

B dIl ex T4 Gb é apropriado para a classe B da planta I1, o T1 dos grupos da temperatura, o T2, o ambiente da presença da mistura T3 e T4 explosiva.

De acordo com a necessidade, pode igualmente ser feito em CT4 dIl ex Gb, 1 classe que C não é permitido usar os rolamentos de deslizamento. Consulte por favor separadamente caso necessário.

Esta série de motores é amplamente utilizada nos lugares perigosos onde as misturas explosivas existem no petróleo, no produto químico, no aço e nas outras indústrias, conduzir o vário equipamento mecânico tal como fãs, compressores, bombas de água, trituradores e transporte de correia. Os motores com o grande fã da inércia, o moinho de carvão, a máquina de rolamento, o guincho, relevo ácido da fome, transporte de correia e a outra maquinaria devem assinar o acordo técnico ao pedir, fornecem os parâmetros técnicos relevantes, como a base para o projeto especial do motor

Para assegurar o transporte de motor seguro e seguro o

A condição básica do funcionamento normal do motor do balanço: a altura não excede 1000Mo
